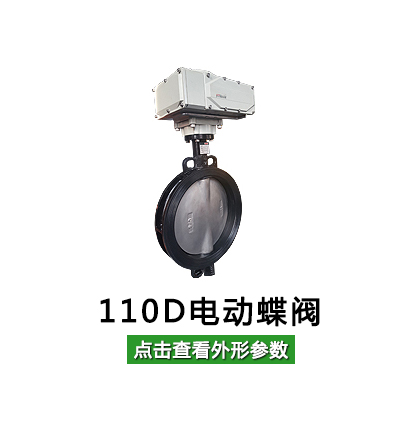

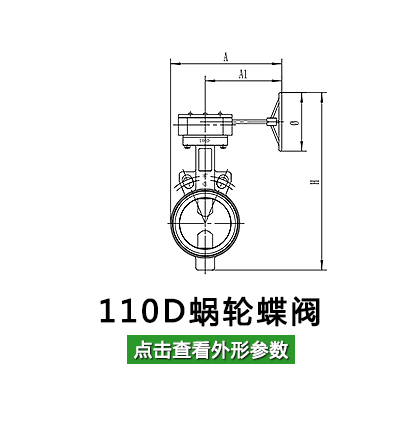

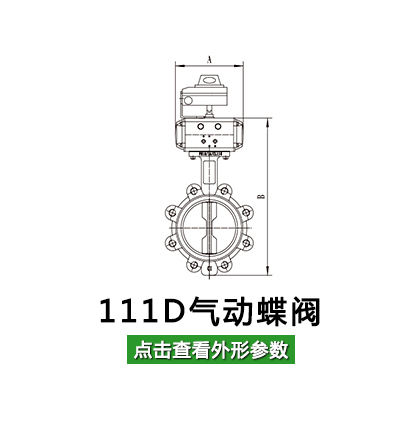

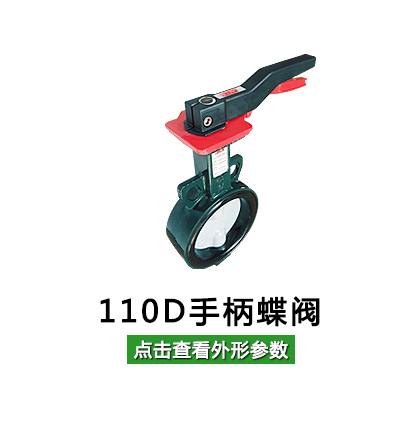

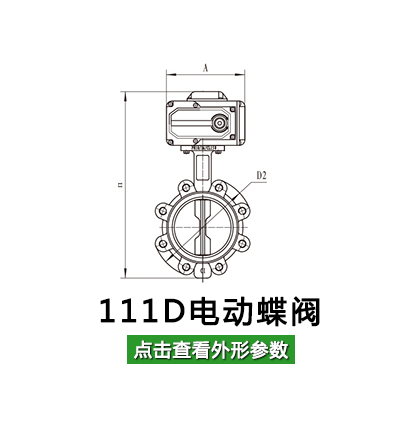

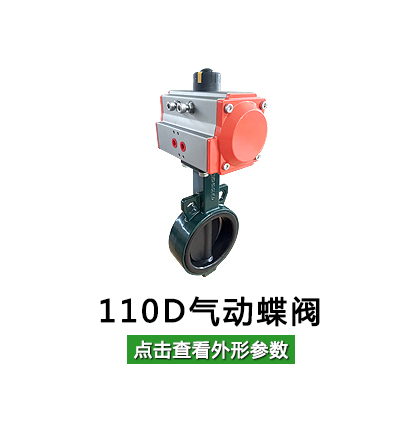

110D/111D D71X 系列中線蝶閥

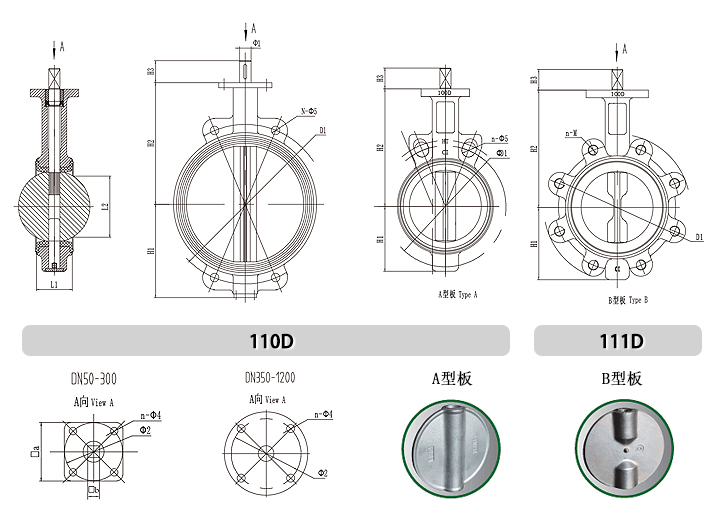

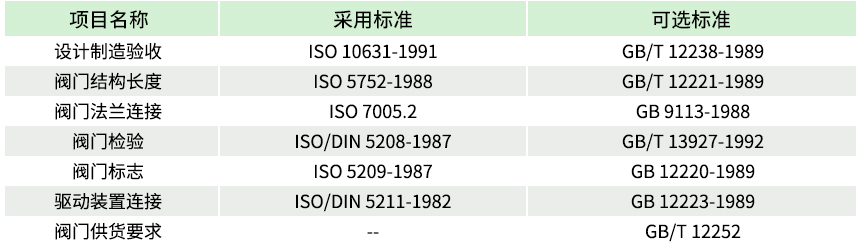

| 橡膠閥座直接硫化在閥體上，閥門安裝時閥座不易被搓起，閥門安裝后閥座內腔也不會變形，從而不會造成啟閉扭矩突變?cè)龃蠛烷y座早期因磨損而撕裂。因閥體與閥座融為一體，因此不會出現由于閥體與閥座間介質的侵入而造成閥座抱死蝶板的嚴重后果。 閥座密封面的尺寸可滿足GB、ISO、AMST、JIS標準的要求，因此適用所有的平面法蘭盤，從而降低工程造價。 蝶板與閥軸的連接方式分為兩種：DN50-300選用小模數花鍵連接結構；DN350-1200采用兩截式無銷結構，通過中間連接桿將上下閥軸連成一體。這兩種閥軸結構抗彎強度均比普通無銷閥軸抗彎強度高。 |

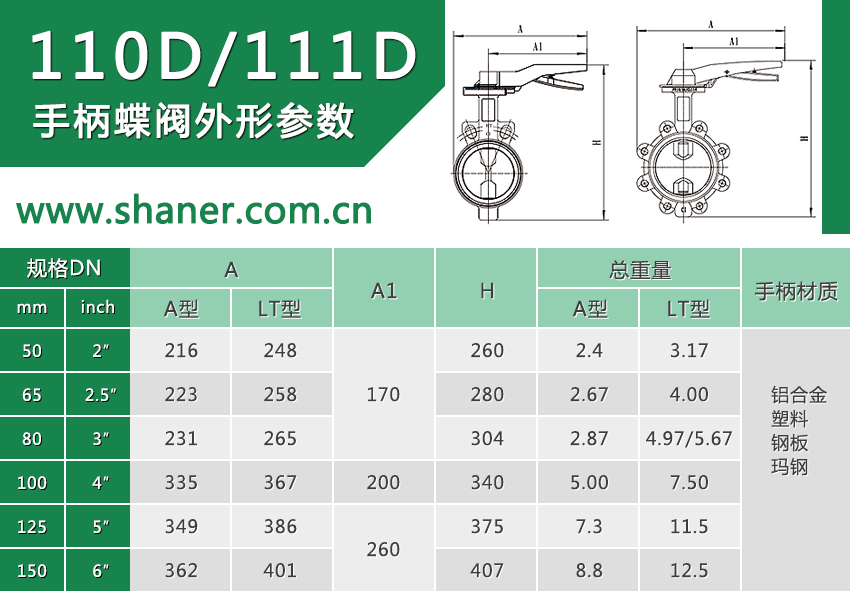

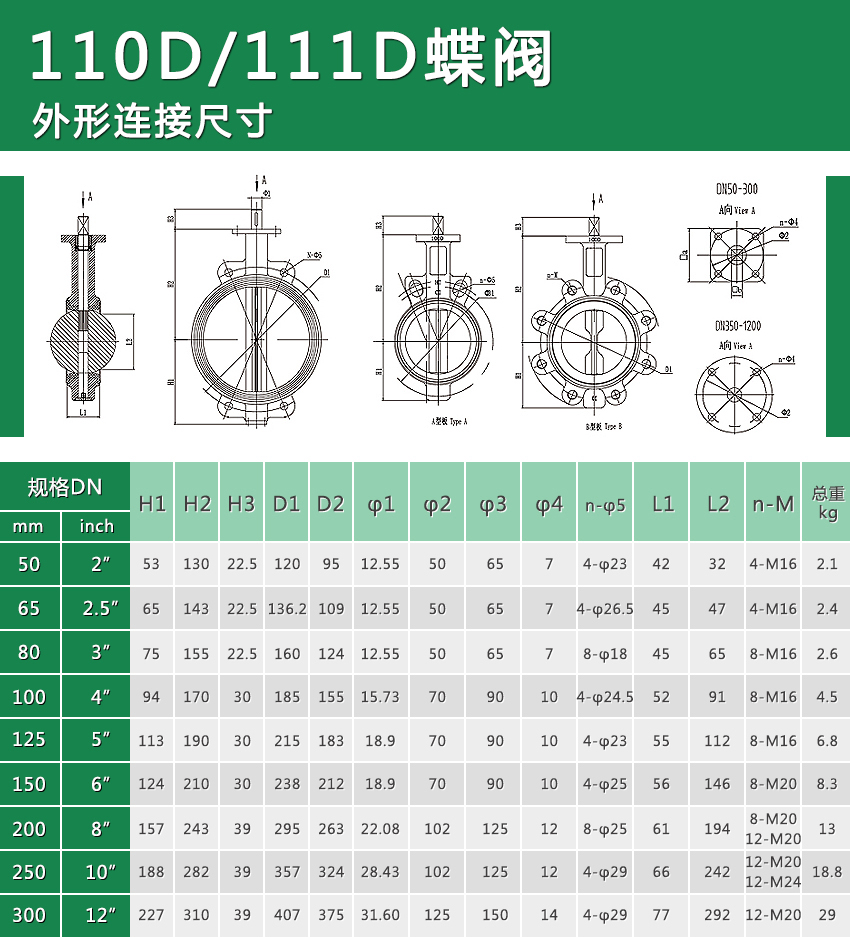

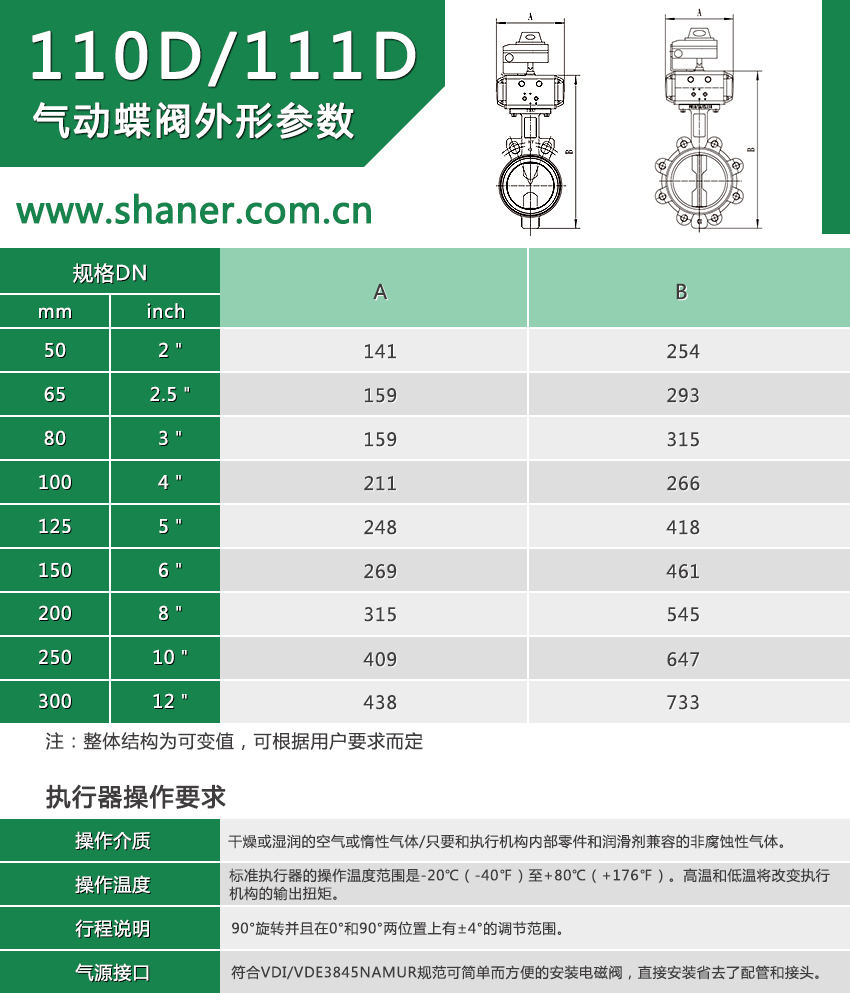

點擊查看DN50-DN300外形連接尺寸
