194D D71X 對夾系列中線蝶閥

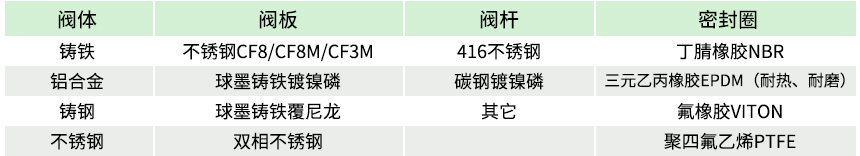

| 閥座靠背材質分為兩種：一種為酚醛樹脂靠背，通常情況下在DN50-DN350蝶閥中采用，另一種為鋁合金靠背，通常情況下在DN400-DN1200蝶閥中采用 DN50—DN350規格無銷蝶閥采用扁連接方式，結構簡單緊湊，蝶板具有自動對中功能（上下、左右），實現了蝶板與閥座小過盈量配合。 DN350—DN1200無銷蝶閥采用兩截式閥桿，通過螺紋連桿將上下閥桿連接成一體，抗彎強度高，閥體下軸孔與蝶板間采用整體剛性支撐套，有效地增強了蝶板的剛度。同時蝶板中裝有潤滑襯套，大大降低了啟閉扭矩值。閥軸下端的對開環將蝶板與閥桿緊密的結合為一個整體，既有效地控制了由于蝶板自重而產生的位移，又防止了閥桿的上下竄動，在閥桿底部均設有止推軸承。 閥體，蝶板有多種形式可供用戶選擇。 |
