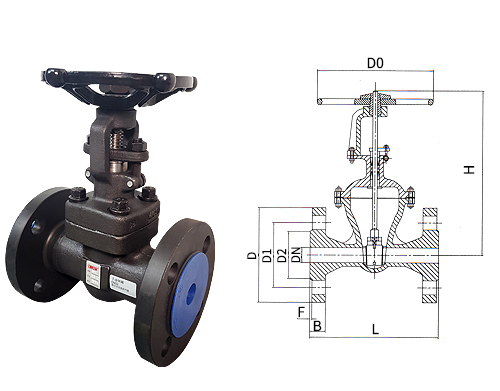

Z41H 法蘭楔式閘閥

2020-11-13 16:17:55 xs1234 公司產品原創收藏

法蘭楔式閘閥產品特點

雙閘面硬密封耐溫高承壓高

　　閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

　　明桿閘閥的閘板隨閥桿一起作直線運動的，通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。

　　旋轉桿閘閥或暗桿閘閥的閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動。

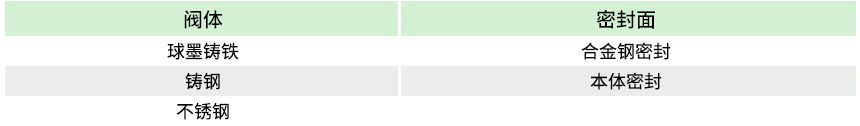

　　法蘭閘閥閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、 CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

　　二、法蘭閘閥性能特點：
　　1．流體阻力小，密封面受介質的沖刷和侵蝕小。
　　2．開閉較省力。
　　3．介質流向不受限制，不擾流、不降低壓力。
　　4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。

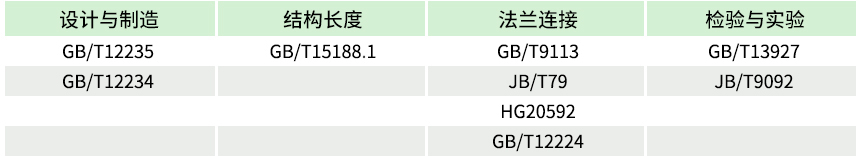

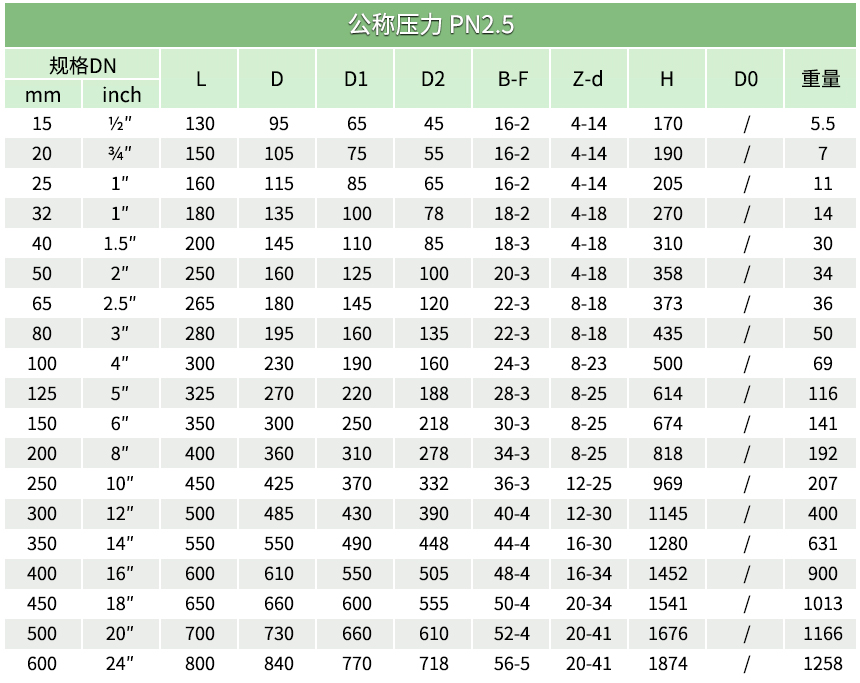

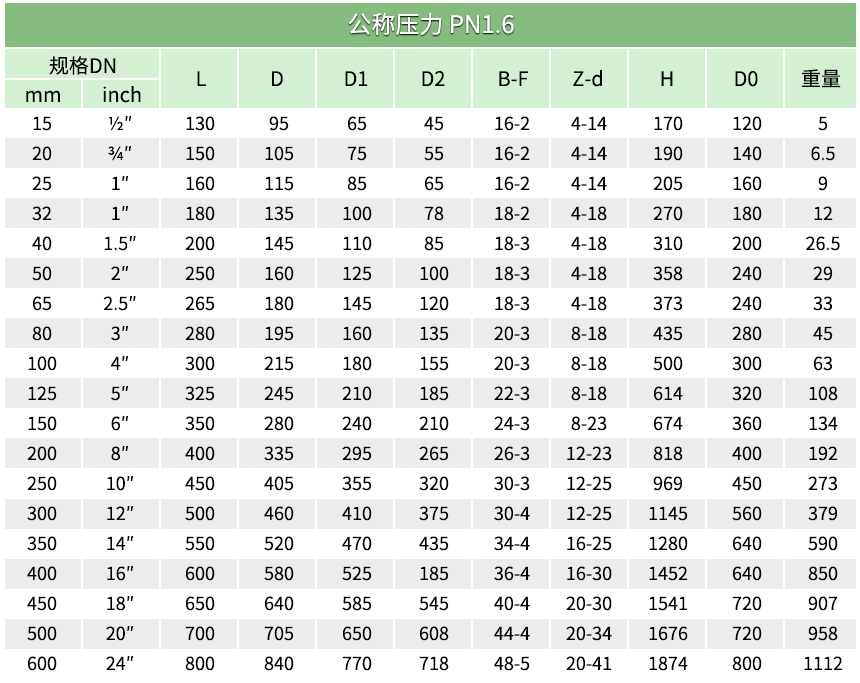

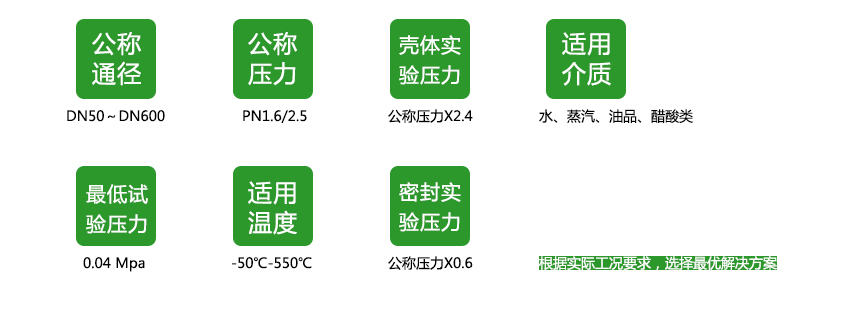

法蘭楔式閘閥主要技術參數
