法蘭截止閥

2020-11-17 17:12:49 xs1234 公司產品原創收藏

法蘭截止閥產品特點

調節性能好密封面耐磨耐溫耐腐

　　截止閥也叫截門，是使用最廣泛的一種閥門之一，該閥在開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

　　截止閥的工作原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。法蘭截止閥J41H的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥一般只適用于全開和全關，一般不用來調節流量，如果要求做調節使用時要特殊定做，允許作調節和節流。

　　法蘭截止閥J41H的公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃。一般應用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

　　截止閥的特點
　　(1)截止閥結構比閘閥簡單，制造與維修都較方便。
　　(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
　　(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
　　(4)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
　　(5) 一般截止閥的介質流向是有閥瓣的下方流入，從閥瓣的上方流出。如果截止閥的閥瓣是雙閥瓣，介質則從上方流入，從閥瓣的下方流出。DN（公稱尺寸）大于250mm的截止閥允許介質從閥瓣上方上方流入。介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
　　(6)全開時閥瓣經常受沖蝕。

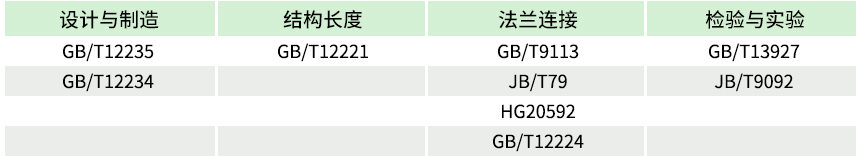

　　執行標準：
　　1、設計規范：GB/T 1223。
　　2、結構長度：GB/T 12221。
　　3、法蘭連接：JB/T 79。
　　4、試驗與檢驗：JB/T 9002。
　　5、產品標識：GB/T 12220。
　　6、供貨規范：JB/T 7928

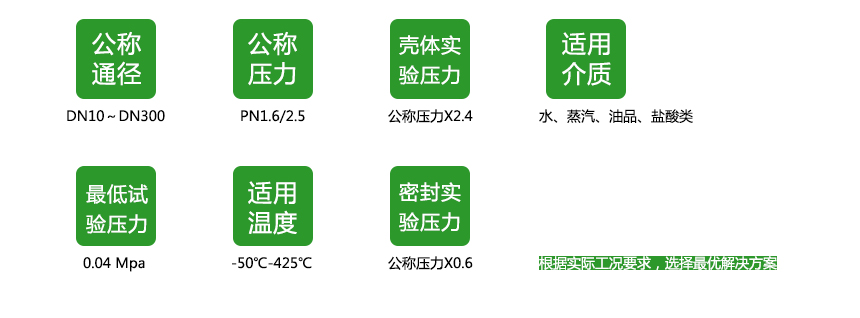

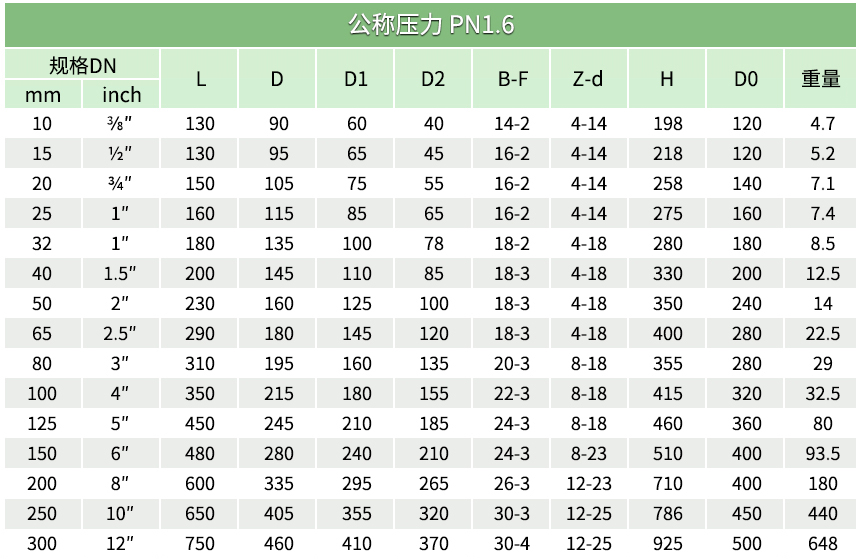

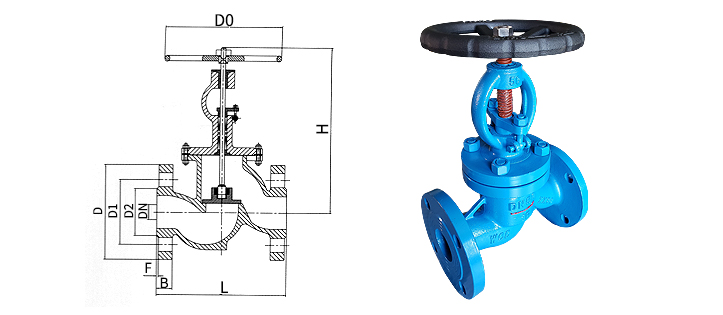

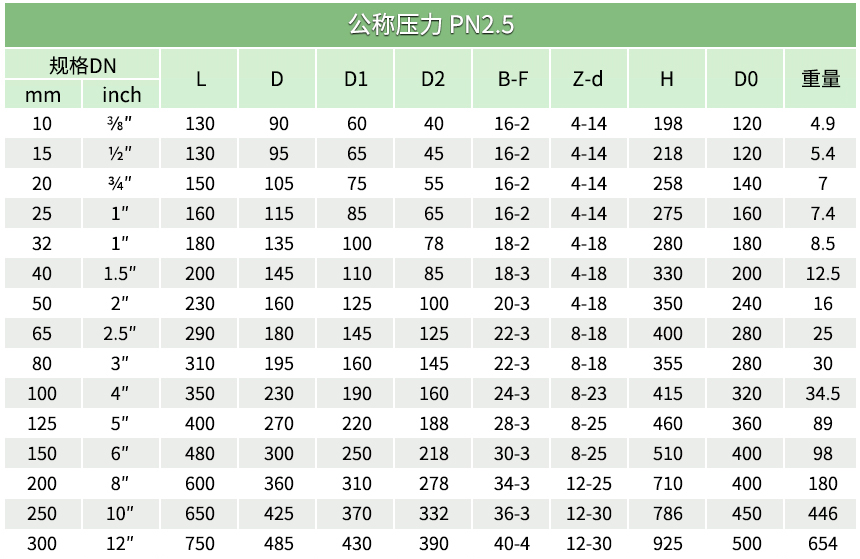

法蘭截止閥主要技術參數
