消防信號蝶閥

2020-06-23 17:11:27 xs1234 產品知識原創收藏

用途

本蝶閥適用在石油、化工、食品、醫藥、造藥、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建設消防系統及其它需要顯示閥門開關狀態的管線系統上。

產品性能特點

      ▼ 小型輕便，容易拆裝及維修，并可在任意位置上安裝。
      ▼ 結構簡單，緊湊、90º運轉啟閉迅速。
      ▼ 操作扭矩小，省力輕巧。
      ▼ 達到完全密封，氣體試驗泄漏為零。
      ▼ 選擇不同零部件材質，可適用多種介質。
      ▼ 流量特性趨于直線，調節性能好。
      ▼ 啟閉試驗次數多達數萬次，壽命長。
      ▼ 凡使用閘閥，截止閥、旋塞、膠管閥及隔膜閥的管路、特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

性能規范參數表

參數	類型
公稱通徑(mm)	15～300（1/2″～ 12″）
公稱壓力(Mpa)	1.0/1.6
殼體試驗壓力(Mpa)	公稱壓力x1.5
密封試驗壓力(Mpa)	公稱壓力x1.1
外表噴涂	環氧聚酯涂料
工作溫度	-10～150°C
適用介質	水、空氣、蒸汽、油類等
微動開關容量	AC 220V 1A DC 30V 0.5A

工作原理
      ▼ 本信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
      ▼ 旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。
      ▼ 蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種型式：
      （1）、在傳動裝置箱體內設有開向，關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥關”指示電源，使之準確顯示閥門開關狀態。
      （2）、在傳動裝置箱體內只設關向微動開關（蝶板全關閉位置為0º）當蝶板由0-40º位置時微動開關動作，輸出閥門關閉信號，40-90º位置時另一對常閉觸點可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。以上兩種型式由用戶在訂貨合同中注明。

零件列表

代號	零件名稱
1	開度指示
2	接線端子
3	開向凸輪
4	出線口
5	關向凸輪
6	限位螺釘
7	半圓鍵
8	軸向定位裝置
9	襯套
10	閥座
11	下閥桿
12	箱罩
13	開向微動開關
14	關向微動開關
15	蝸桿軸
16	蝸桿
17	蝸輪
18	箱體
19	閥體
20	上閥桿
21	蝶板

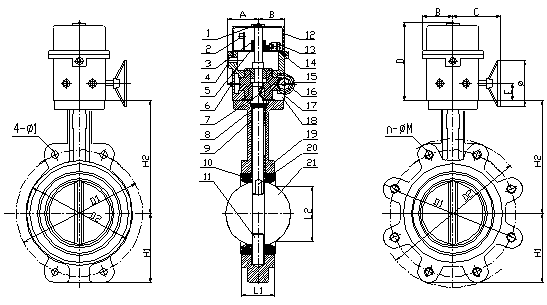

主要外形尺寸和連接尺寸

規格 DN		H1	H2	D1	D2	ф1	n-фM	L1	L2	A	B	C	D	E	ф
(mm)	inch
50	2"	70	130	120	94	23	4-M16	42	32	75	60	103	150	35	150
65	2.5"	76	143	136	112	26.5	4-M16	45	47	75	60	103	150	35	150
80	3"	89	155	160	124	18	4-M16	45	65	75	60	103	150	35	150
							8-M16
100	4"	104	170	185	154	24.5	8-M16	52	91	75	60	103	150	35	150
125	5"	118	190	215	183	23	8-M16	54	112	75	60	103	150	35	150
150	6"	132	210	238	211	25	8-M20	56	146	75	60	103	150	35	150
200	8"	167	243	295	264	25	8-M20	61	194	85	60	127	150	40	200
							12-M20
250	10"	198	282	357	324	23	12-M20	66	242	85	60	127	150	40	200
							12-M24

蝸輪蝸桿傳動裝置使用調整及接線方法
      ▼ 打開電氣開關箱罩，根據電氣控制要求把電纜的芯線接到相應的端子上，并密封好電纜進線口，同時把電纜固定，以防外力牽動時損壞電纜接線。
      ▼ 當閥門在“全關”位置時，順時針轉動下面的關向凸輪，使凸輪剛好觸動微動開關聽到（“咔噠”聲），然后旋緊凸輪上螺釘固定凸輪。
      ▼ 當閥門在“全開”位置時，逆時針轉動上面的開向凸輪，用與上述相同的方法調整好開向凸輪。
      ▼ 調整限位螺釘，當閥門在全關或全開位置時，不應使限位螺釘剛好頂上蝸輪的限位平面，而應留有一定的間隙，然后旋緊限位螺釘上的鎖緊螺母。
      ▼ 蓋上電氣開關箱罩，當閥門在“全關”位置時，使開度指示器的指針指向刻度盤上的“O”刻度，并旋緊螺釘固定指針。


電氣開關接線圖
      說明：
      1．  虛線框內元件在手動裝置內。
      2．  KWK為開向的開關，GWK為關向的開關
      3．  二只開關的規格為250V、3

消防信號蝶閥使用注意事項
      ▼ 本蝶閥可以安裝在空間任意位置管路上，但安裝的位置應保證使用，維修或更換方便。安裝時可以不考慮蝶閥管路介質流動的方向，即允許雙向使用。蝶閥安裝前應存放在室內干燥處，閥板微開4~5º。
      ▼ 蝶閥安裝前應仔細核對使用情況是否與本蝶閥性能規范相符，清潔內腔和密封面，不允許有污物附著，未清潔前勿啟閉閥板。檢查傳動裝置是否與上法蘭聯接可靠。
      ▼ 蝶閥在管路夾緊時注意連接力是否均勻可靠。
      ▼ 蝶閥安裝后，進行管路強度試壓時，閥板必須處于開啟位置。并進行定期檢查，檢查主要項目如下：
      （1）蝶閥閥座及軸向定位裝置是否損傷。
      （2）閥板密封面的密封性能。
      （3）蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。
      （4）蝶閥檢修裝配后，應按要求進行密封性能試驗。
      （5）每次檢修后，將情況詳細記錄以備查考。

故障及除排方法

可能發生故障	發生故障原因	消除方法
密封面泄漏	閥座碰傷，閥板劃傷，閥座與蝶板之間有卡阻現象。	更換閥座，檢修閥板消防卡阻。
轉端泄漏	蝶閥閥座軸孔損壞，O型密圈密封失效。	更換閥座或O型密封圈。
蝶閥兩端面與管路兩法蘭端面連接處泄漏	連接螺栓不夠緊，或松緊不均，閥座老化。	連接螺栓對角均勻擰緊或更換閥座。
閥門開關指示燈不亮	微動開關損壞，微動開關凸輪位置未調整好。	更換微動開關調整凸輪。
