中線蝶閥安裝用螺栓規格數量

2020-06-24 09:13:07 xs1234 產品知識原創收藏

規格		1.0MP					1．6MPA

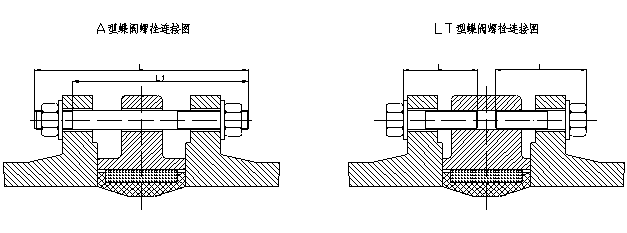

規格		雙頭螺栓（適用“A”型蝶閥）			六角螺栓（適用“LT型蝶閥）		雙頭螺栓（適用“A“型蝶閥）			六角螺栓（適用“LT“型蝶閥）
mm	(inch)	數量	直徑×L₁	總長L	數量	直徑×L	數量	直徑×L₁	總長L	數量	直徑×L
40	1．5″	4	M16×95	115	4×2	M16×32	4	M16×95	115	4×2	M16×32
50	2″	4	M16×110	130	4×2	M16×40	4	M16×110	130	4×2	M16×40
65	2．5″	4	M16×120	140	4×2	M16×45	4	M16×120	140	4×2	M16×45
80	3″	8	M16×120	140	8×2	M16×45	8	M16×120	140	8×2	M16×45
100	4″	8	M16×130	150	8×2	M16×50	8	M16×130	150	8×2	M16×50
125	5″	8	M16×130	150	8×2	M16×50	8	M16×130	150	8×2	M16×50
150	6″	8	M20×140	165	8×2	M20×50	8	M20×140	165	8×2	M20×50
200	8″		M20×150	175	8×2	M20×55	12	M20×150	175	12×2	M20×55
250	10″	12	M20×160	185	12×2	M20×60	12	M24×160	185	12×2	M24×60
300	12″	12	M20×170	195	12×2	M20×65	12	M24×170	200	12×2	M24×65
350	14″	16	M20×170	195	16×2	M20×65	16	M24×170	200	16×2	M24×65
400	16″	16	M24×190	220	16×2	M24×75	16	M27×200	230	16×2	M27×75
450	18″	20	M24×220	250	20×2	M24×80	20	M27×220	254	20×2	M27×80
500	20″	20	M24×260	290	20×2	M24×90	20	M30×260	294	20×2	M30×90
600	24″	20	M27×290	324	20×2	M27×100	20	M33×290	334	20×2	M33×100
700	28″	24	M27×300	334	-	-	20	M33×300	341	-	-
800	32″	24	M30×330	364	-	-	24	M36×330	375	-	-
900	36″	24	M30×350	388	4×2	M30×100	-	-	-	-	-
1000	40″	24	M33×370	411	4×2	M33×100	-	-	-	-	-
1200	48″	32	M36×375	420	4×2	M36×100	-	-	-	-	-

※ 1 . 雙頭螺栓采用標準為GB898-88 bm1.25d.
2．六角螺栓采用標準為GB5780-86。
3．DN900（36”）、DN1000（40”）DN1200（48”）PN1.0MPa及700（28”）PN1.6MPa“A”型閥體二脖頸處采用六角螺栓連接，數量分別為4x 2，列于六角螺栓欄中。
