中線蝶閥連接法蘭要求及安裝方法
法蘭內徑要求
194D/190D/290D/291D/197d 100D/230d/320/360D
320D法蘭內徑要求
法蘭內徑要求
法蘭連接要求
190D/191D、290D/291D197D適合安裝承插式、對焊式法蘭，100D/230d/320/360D適合安裝承插式、對焊式、平焊式法蘭，大部分中線蝶閥在設計上沒有考慮在平焊式法蘭上使用，這種閥門如果安裝在平焊式法蘭上將會存在連接問題，如果安裝不當，閥門將會產生泄漏。
蝶閥安裝方法
 |
 |
320D法蘭內徑要求
| 公稱通徑 | Φmax | Φmin | |
| (mm) | (inch) | ||
| 600 | 24" | 622 | 578 |
| 700 | 28" | 718 | 681 |
| 800 | 32" | 821 | 778 |
| 900 | 36" | 904 | 846 |
| 1000 | 40" | 1007 | 946 |
| 1200 | 48" | 1220 | 1132 |
法蘭內徑要求
| 公稱通徑 | Φmax | Φmin | ||
| (mm) | (inch) | 190D/194D 290D/291D/197D |
100D/230D 320D/360D |
|
| 50 | 2″ | 64 | 75 | 47 |
| 65 | 2.5″ | 76 | 88 | 52 |
| 80 | 3″ | 91 | 102 | 70 |
| 100 | 4″ | 119 | 130 | 96 |
| 125 | 5″ | 140 | 155 | 117 |
| 150 | 6″ | 171 | 181.5 | 151 |
| 200 | 8″ | 220 | 234 | 199 |
| 250 | 10″ | 271 | 287 | 247 |
| 300 | 12″ | 322 | 341 | 297 |
| 350 | 14″ | 354 | 372 | 330 |
| 400 | 16″ | 413 | 425 | 385 |
| 450 | 18″ | 464 | 477 | 433 |
| 500 | 20″ | 513 | 531 | 479 |
法蘭連接要求
190D/191D、290D/291D197D適合安裝承插式、對焊式法蘭，100D/230d/320/360D適合安裝承插式、對焊式、平焊式法蘭，大部分中線蝶閥在設計上沒有考慮在平焊式法蘭上使用，這種閥門如果安裝在平焊式法蘭上將會存在連接問題，如果安裝不當，閥門將會產生泄漏。

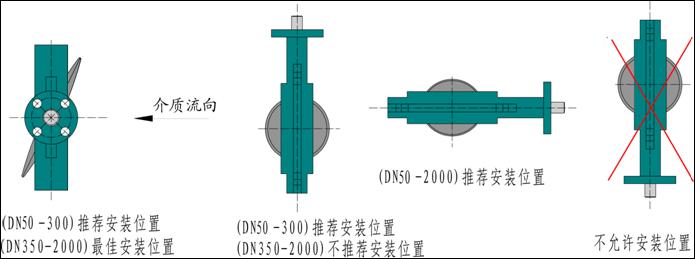

蝶閥安裝方法
