山爾管道控制元件有限公司李工閥門生產的法蘭軟密封閘閥（Z45X）具有流阻小、重量輕、零泄漏、啟閉輕等特點；法蘭楔式閘閥（Z41H）采用雙閘面設計，具有硬密封、耐溫高、承壓高等特點；法蘭截止閥具有調節性能好、密封面耐磨、耐溫、耐腐蝕等特點。

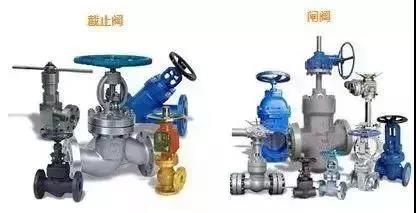

      下面山爾管道控制元件有限公司李工閥門就為大家介紹一下截止閥和閘閥有什么區別。

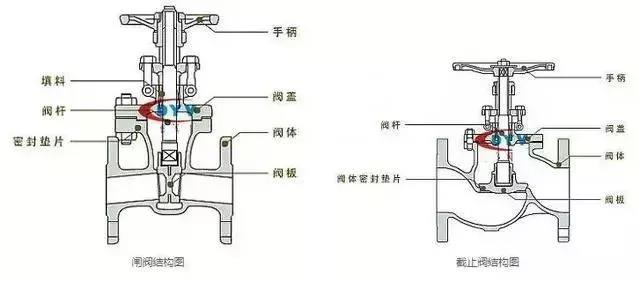

      閘閥和截止閥結構上的區別

      安裝空間有限的情況下選型要注意：

      閘閥可依靠介質壓力緊緊與密封面緊閉，從而達到不泄露的效果。當啟閉時閥芯和閥座密封面始終接觸并相互磨擦，因此密封面容易磨損，閘閥處于接近關閉時，管道前后壓差很大，使密封面磨損更加嚴重。
      閘閥的結構會比截止閥更復雜，從外形來看，同口徑情況下，閘閥要比截止閥高，截止閥要比閘閥長。另外，閘閥還有明桿和暗桿之分。截止閥沒有。

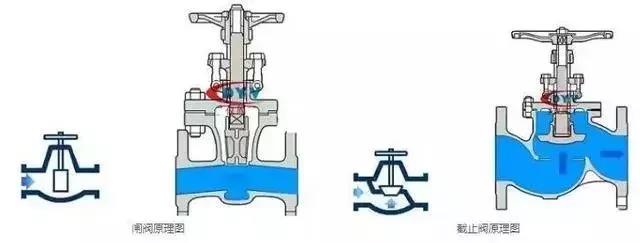

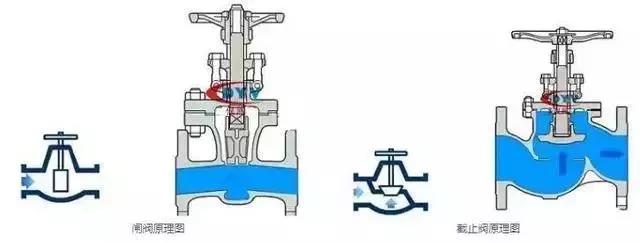

      閘閥和截止閥工作原理的區別

      截止閥在做開啟關閉時，是上升閥桿式的，也就是說轉動手輪，手輪會跟著閥桿一起做旋轉和升降運動。閘閥是轉動手輪，使閥桿做升降運動，手輪本身位置不變。

      流量各不相同，閘閥要求全開或者全關，而截止閥則不需要。截止閥有規定進口和出口方向，閘閥沒有進出口方向要求。

      另外，閘閥只有全開或全關兩種狀態，閘板啟閉的行程很大，啟閉時間長。截止閥的閥板運動行程要小得多，并且截止閥的閥板可以在運動中停在某一處，做流量調節使用。而閘閥是只能做截斷使用，沒有其他功能。



      閘閥和截止閥性能的區別

      截止閥既可以做截斷使用，也可以做流量調節使用。截止閥的流體阻力比較大，啟閉時比較費力，但因為閥板距離密封面距離短，所以啟閉行程短。

      閘閥因為只能全開和全關，它在完全打開時，閥體通道內的介質流動阻力幾乎為0，所以閘閥的啟閉會非常省力，但閘板距離密封面距離遠，啟閉時間長。



      閘閥和截止閥安裝和流向的區別

      閘閥流向兩個方向效果都一樣，安裝沒有進出口方向的要求，介質可以雙向流通。截止閥則需要嚴格按照閥體箭頭標識的方向進行安裝，關于截止閥進出口方向還有個明文規定，我國閥門“三化給”規定截止閥的流向一律采用自上而下。

      截止閥從外觀看管道明顯不在一個水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。

      從流阻的角度看在全開時閘閥流阻小，截止閥流阻大。普通閘閥的流動阻力系數約為0.08~0.12，開啟關閉力小，介質可以兩個方向流動。普通截止閥流動阻力是閘閥的3-5倍。啟閉時需強制關閉才能達到密封，截止閥的閥芯是在完全關閉時才接觸密封面，因而密封面的磨損很小。

      截止閥在安裝時有兩種方式，一種是介質可以從閥芯的下方進入，優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作；缺點是閥門的驅動轉矩較大，是上方流進的1倍左右，閥桿受的軸向力大，閥桿容易彎曲。

      所以此方式一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的方式。（電動截止閥一般是采用介質從上方進入的方式。）介質從上方進入方式的缺點正好與下方進入方式相反。



      閘閥和截止閥密封上的區別

      截止閥的密封面是閥芯的一個小梯形側面（具體看閥芯的形狀），一旦閥芯脫落，相當于閥門關閉（如果壓差大，當然關不嚴，不過止逆效果還不錯），閘閥是靠閥芯閘板的側面來密封，密封效果不如截止閥，閥芯脫落時不會像截止閥那樣使閥門關閉。
