[外漏] 閥門下閥軸處和閥門與法蘭盤之間泄露的原因及解決
本案例產品名稱：290D有靠背中線對夾蝶閥

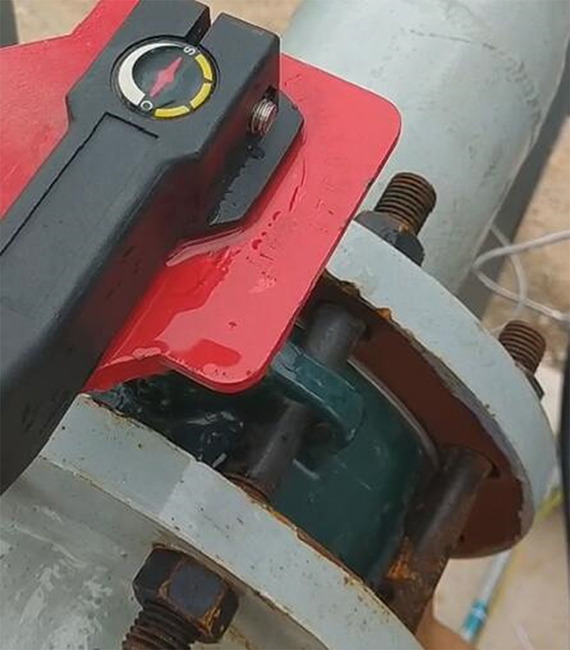

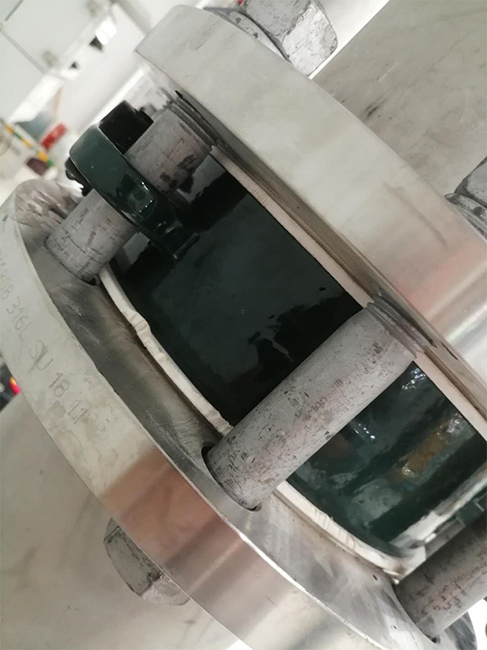

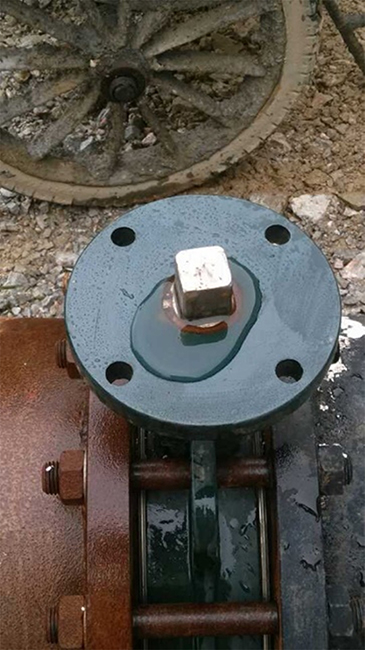

問題描述：DN125閥門的下閥軸處和閥門與法蘭盤之間泄露。
原因分析：

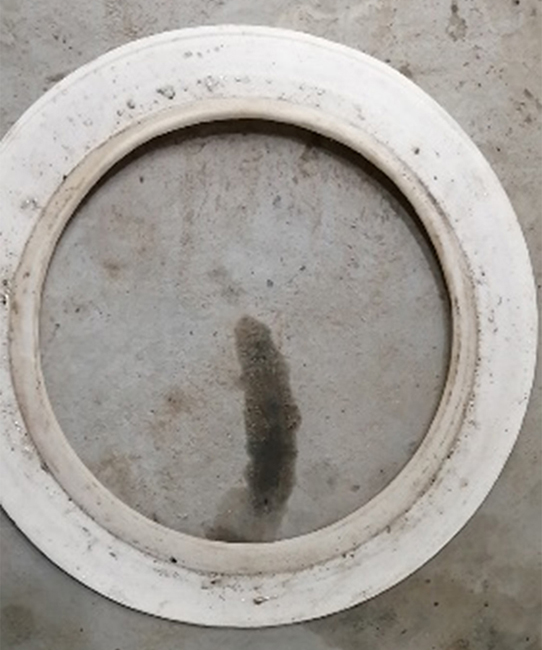

1、現場閥門和法蘭盤之間加四氟密封墊片。中線軟密封蝶閥安裝是嚴禁加密封墊。
2、現場使用的法蘭盤是非標法蘭盤，經測量法蘭盤的內徑是170mm,國家標準GB/T9113-2000的平焊法蘭盤的內徑是161mm，承插式法蘭盤（蝶閥法蘭盤）內徑是152mm，現場使用的法蘭盤的內徑遠遠大于國家標準尺寸。
解決方案：
1、更換大寬邊閥門。
2、做一個3毫米厚的鋼墊，放到閥門與法蘭盤之間，在鋼墊和現有的法蘭盤之間加一個橡膠皮墊，只是能暫時解決目前的現狀，不能保證長期使用的安全性。
3、使用蝶閥專用法蘭盤，閥門與法蘭盤之間嚴禁加墊。
