本案例產品名稱：320D法蘭蝶閥

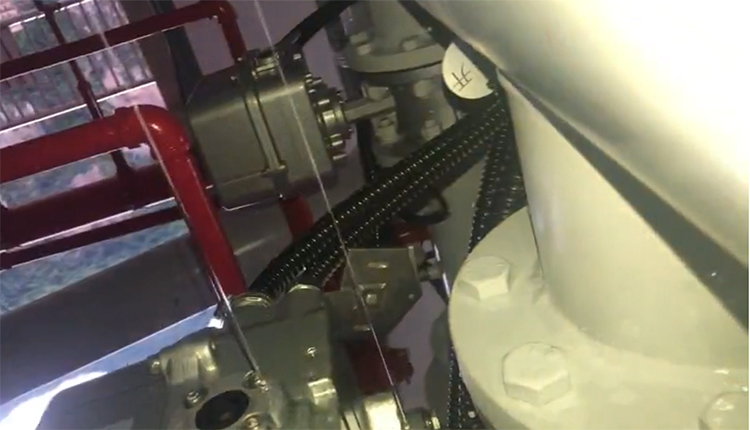

問題描述：上法蘭與執行器之間泄露。
原因分析：
通過與現人員的溝通核實，閥門是使用介質是變壓器油，使用溫度是50-60度，加上我方售后人員從現場了解的情況來看，閥門泄露的原因分析如下：
1、NBR橡膠的耐油性好，耐橡膠老化性不好，溫度過高，橡膠發脆剝落， 不是正常的磨損的情況， 這是橡膠早期老化現象！

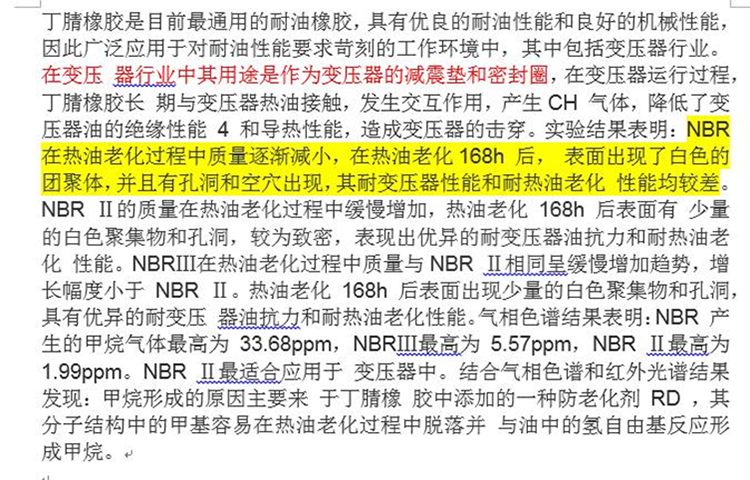

2、資料表明，一般的NBR不能用于變壓器油。
解決方案：
更換閥座材質為氟膠。
本文為我們整理的常見問題，如果您有其他問題，歡迎發到本論壇，我們會有專業技術工程師解答。
|
|
![[外漏] 造成水從上閥軸處泄露的原因以及新管道安裝時的注](http://www.laozhangblog.com/uploadfile/2022/0212/20220212020736684.gif)
![[軸斷裂] 閥軸斷開的原因分析以及電動執行器選配注意事項](http://www.laozhangblog.com/uploadfile/2022/0212/20220212020817513.gif)
![[軸斷裂] 電動蝶閥上閥軸扭斷案例分析及解決方案](http://www.laozhangblog.com/uploadfile/2022/0212/20220212020921933.gif)
![[外漏] 造成偏心閥泄露的原因分析以及解決方案](http://www.laozhangblog.com/uploadfile/2022/0212/20220212020431126.gif)
