[軸斷裂] 閥軸斷開的原因分析以及電動執行器選配注意事項
本案例產品名稱：194D有靠背中線對夾蝶閥

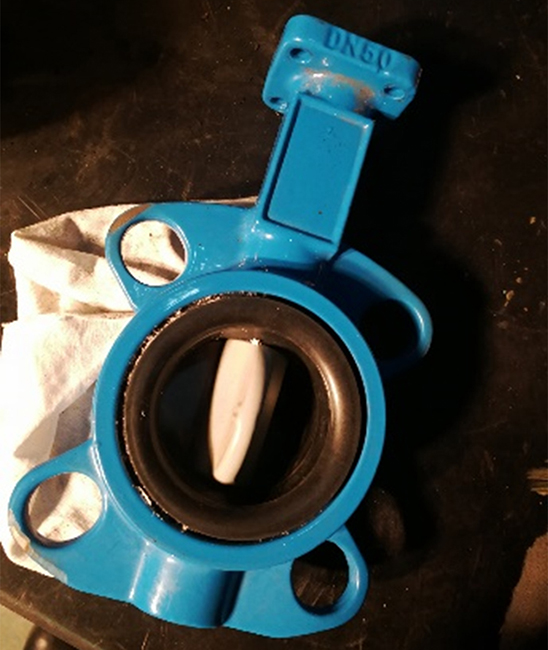

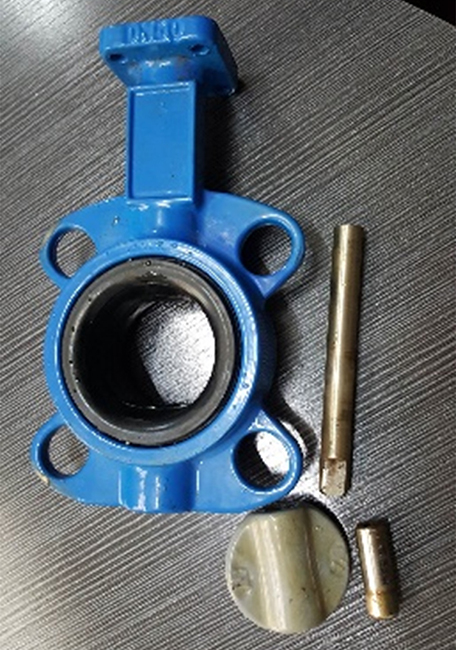

問題描述：無頭蝶閥DN50的一臺閥軸斷開
原因分析：
1、閥門在管道上安裝正常，初期運行開關也正常。在閥門開啟的狀態下，管道運行的過程中進入一種片狀的硬異物，在閥門閥板關閉的時候正好瞬間恰巧將異物夾在閥板與閥座之間，如果正常配置的電動執行器（一般配50牛米以下的執行器）有可能閥板就卡住了，閥門有可能出現開關不動的現象，電動執行器出現過熱保護而停止，閥軸也不會備扭曲變形而斷開。

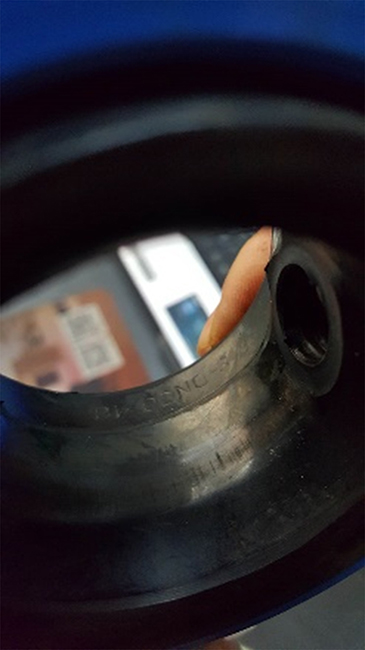

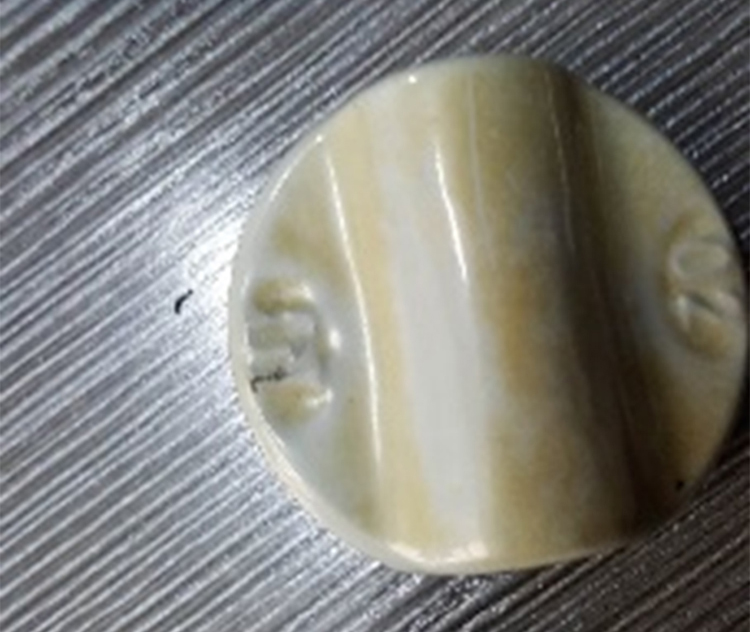

2、這臺電動閥門配的執行器是100牛米的，執行器的力矩要大于閥軸所承受的扭力，閥軸上的卡簧槽成了斷裂的薄弱環節，因此電動執行器沒有損壞，在過熱保護下電動執行器停止工作，此時閥軸可能已有損傷裂紋，閥軸還不會完全斷開，之后電動執行器通電在打開瞬間過程中，帶動閥軸再向反方向轉動，來回扭動的過程導致已經受損的閥軸斷裂，通過閥板和閥座上相應的劃傷痕跡可以印證這種斷裂的原因分析。
解決方案：
定期清查管道，建議不選用過大的電動執行器，適當配置就行。
本文為我們整理的常見問題，如果您有其他問題，歡迎發到本論壇，我們會有專業技術工程師解答。
