[軸斷裂] 電動蝶閥上閥軸扭斷案例分析及解決方案
本案例產品名稱：290D有靠背中線對夾蝶閥
問題描述：電動蝶閥上閥軸扭斷
原因分析：

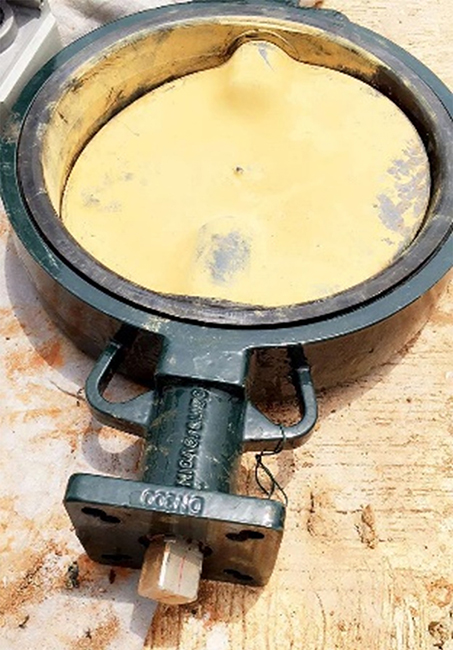

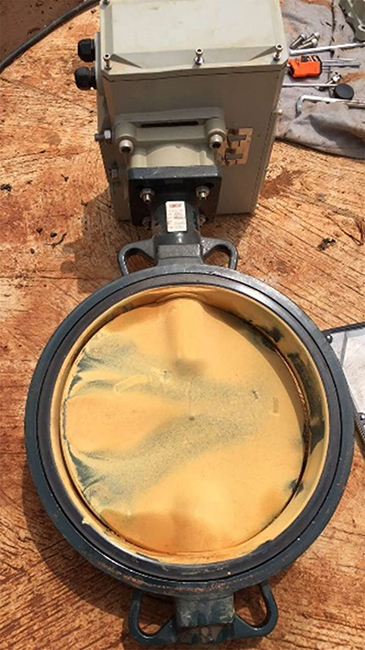

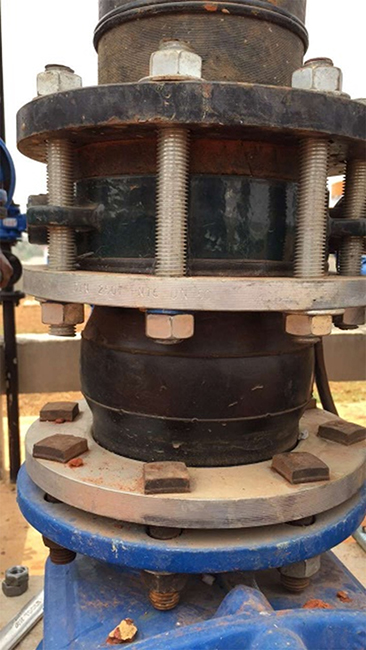

1、閥門在管道上安裝的方式不正確，其中一端與軟接頭直接相連，并且閥門與軟接頭相對位置裝偏，造成閥板的下部與軟接頭的橡膠擠死，執行器的力矩大直接將閥軸扭斷。

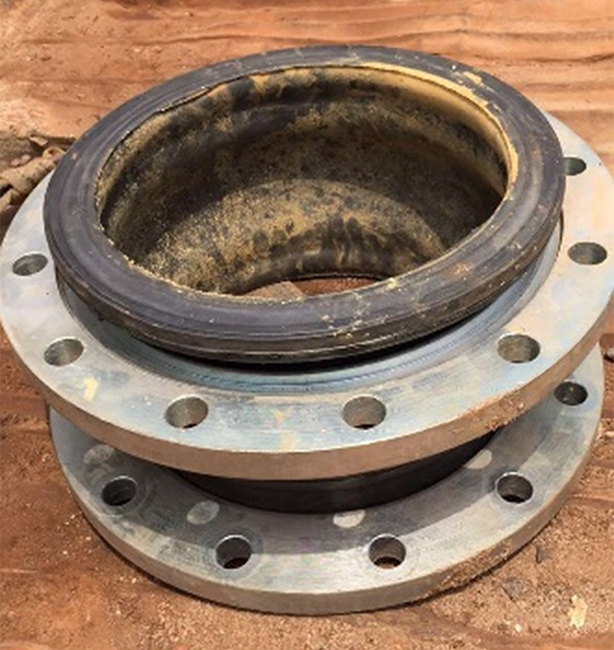

2、管道安裝兩個相接觸的密封面最忌諱的就是軟對軟、硬對硬的方式，硬對硬那顯而易見就是密封不住，必須要加密封墊。軟對軟的密封面相接觸就會出現以下情況：兩個軟密封面受壓后多余的密封材料向內孔收縮， 造成管徑變小，這時閥板就會收到干涉，出現打不開、關不住的現象，這時如果強制啟閉，就會造成閥門損壞，小規格的閥門相對出現的幾率少，規格越大出現的幾率越高。尤其是壓力高時 有可能會產生介質外泄。
解決方案：
兩個軟密封面直接相接觸的安裝方式在實際安裝中是大量存在的， 我們公司處理了很多這樣的事情。處理的方法就是在兩個軟密封面之間加一片薄鋼板圈（就是法蘭盤）。
本文為我們整理的常見問題，如果您有其他問題，歡迎發到本論壇，我們會有專業技術工程師解答。
