[無法開關] 閥門下閥軸串出，閥門轉不動，原因分析及解決

2022-02-12 14:10:01 pcoldadmin 常見問題原創 收藏

本案例產品名稱：360D系列對夾蝶閥

問題描述：閥門下閥軸串出，閥門轉不動。

原因分析：

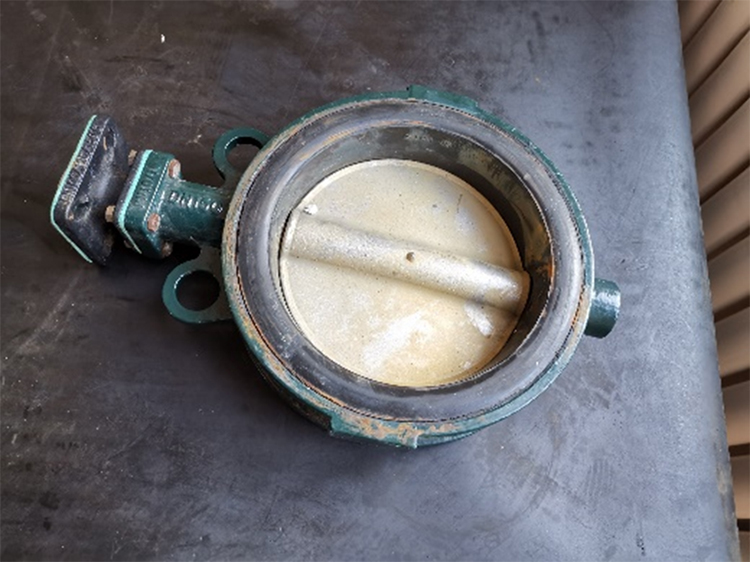

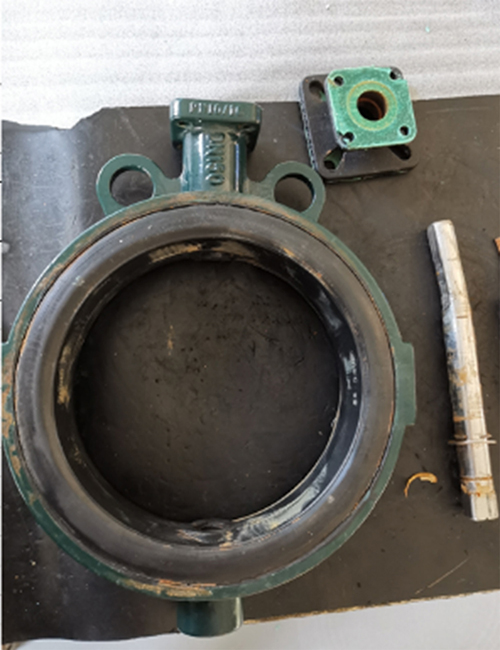

收到退回DN150的閥門，現狀是下閥軸脫出閥體下軸孔進入閥板內，造成閥門無法使用，根據收到的閥門進行原因分析：

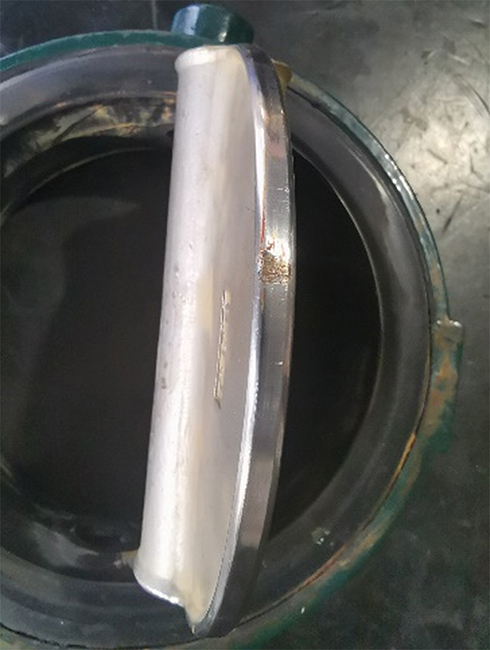

1、閥板外圓有一處嚴重刮傷部位，閥座上相應的一面也有劃痕面，根據這個現象請進一步核實閥板是否與法蘭盤內徑相碰撞？造成劃傷，還是管道內有硬物夾在閥板與閥座間，造成閥板與閥座的損傷？

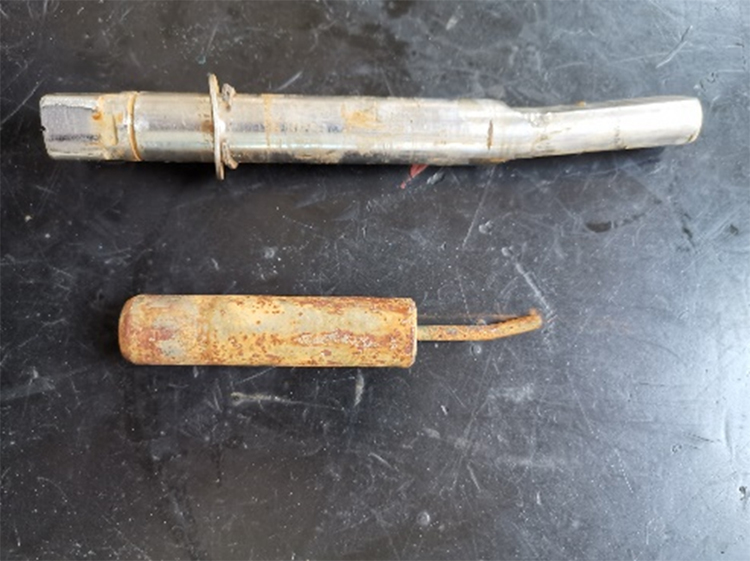

2、閥門訂貨為PN10Kg，閥軸材質為416SS，能夠承壓PN16Kg的管道，我們初步分析是管道介質壓力瞬間升高（超出閥門的公稱壓力），造成上閥軸變形，連接桿變形、連帶下閥軸脫別出，這個環節跟閥板是否與硬物碰上、刮傷，共同發生？不知道，管道的實際情況太復雜，不敢十分確定。
3、正常情況下，下閥軸與閥體之間是靜配合，與閥板之間是動配合，閥門中間的連接桿只是輔助支撐作用，由于閥座把閥軸抱死，正常情況下閥軸是不會脫出的。向這種閥軸脫出進入閥板的現象，幾乎沒有發生的，除非是在有些震動過大、倒置安裝、開關頻繁等特殊的管道上，有可能個別會發生這種閥軸脫出的現象。

解決方案：
1、加長連接桿尺寸，閥板重新拋光。
2、檢查管道系統是否有介質壓力瞬間升高的情況存在，檢查法蘭盤與閥門安裝是否對正，按照規范安裝。

本文為我們整理的常見問題，如果您有其他問題，歡迎發到本論壇，我們會有專業技術工程師解答。
